用摩托GM3188/GM3688组装业余中继台,附回馈音设置教程

最近组装了一套GM3188的中继台,跟大家分享一下组装过程中遇到的问题和解决方式。为了让能帮助更多的喜欢自己DIY中继的朋友们,我码字写个教程,不防收藏起来,以备不时之需。

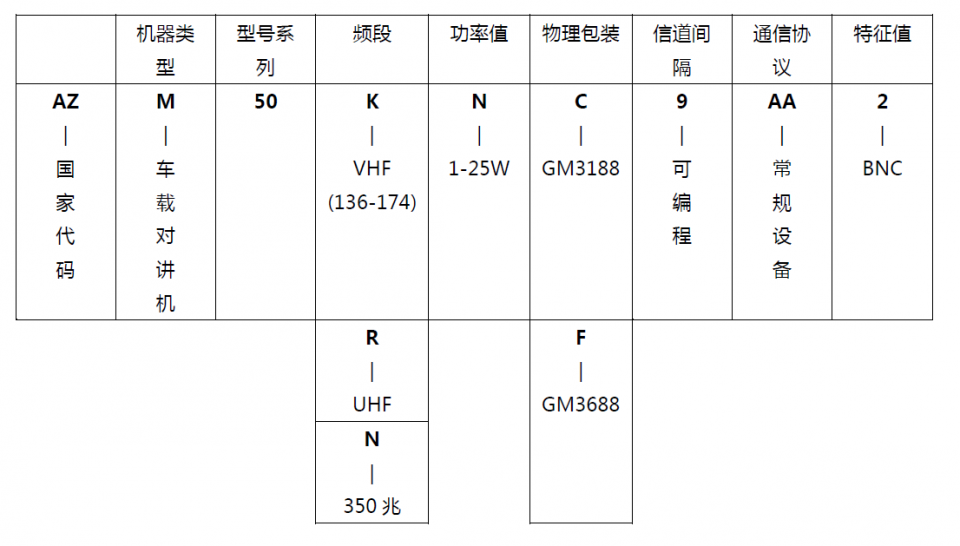

1,搭建一台中继需要哪些准备?

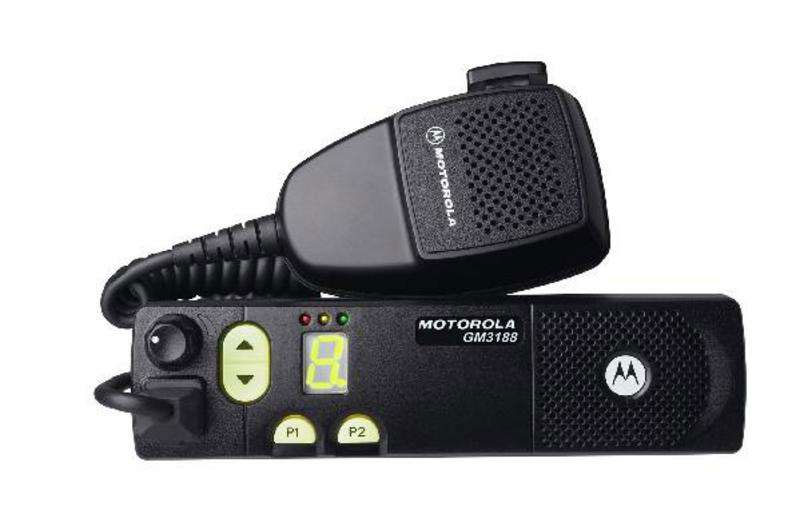

你需要准备两台GM3188,一台做为中继台的接收机,一台做为中继台的发射机。一根天线和一条馈线。细心的你发现好像已经发现了,两台主机用一条天线好像不够。于是你还需要准备一台双工器。双工器有三个天线接口,一个接天线,另两个分别接电台的接收和发射机。双工器需要根据你中继台的频率调整工作频率,所以这个一般是找人订制。

2,GM3188中继台尾针连接法

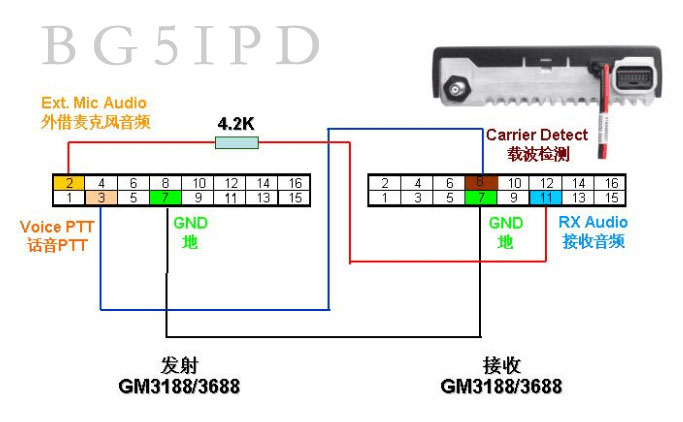

说明一下,这并不是我本人发明的,我本人只会用傻瓜式的中继板,把两台机器对接一下完事。但是我在网上看到有教程,只需要三条线和一个4.2K的电阻就可以搭建中继了。我手上没有电阻,感谢电子城的HAM BG5UDL提供电阻等配件,帮我找到了几条尾插线和电阻,在此向BG5UDL表示感谢。如果需要设置回馈音,需要在3脚和7脚这两条线之间,并接一个600uf的电容。

3,GM3188中继台软件的设置方法

首先要说一下,GM3188没有U全段,所以需要使用软件扩频,而且这个扩频补丁只能运行在XP系统,其它系统可以和我一样,安装一个虚拟机运行XP系统也是一样的效果。

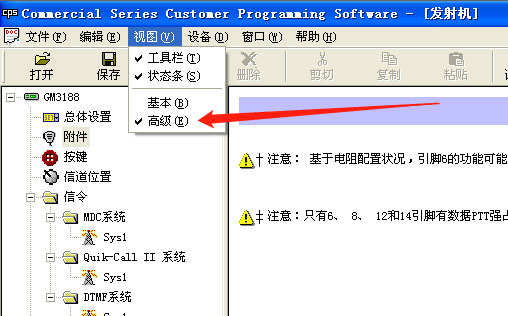

首先打开写频软件,点击读对讲机,如果读不出反应,那可能是你COM口没有设置对,然后点视图-高级

然后点击左边菜单上的【附件】选项

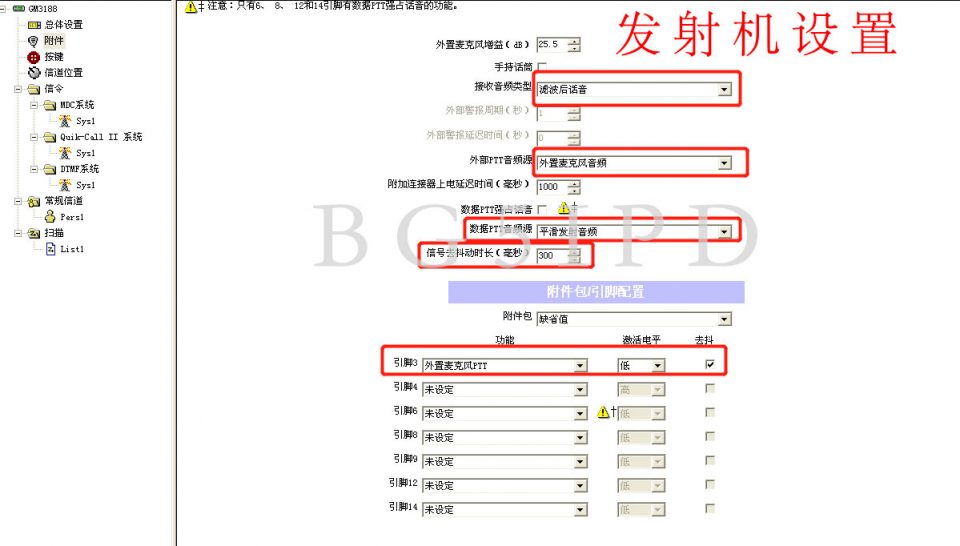

上图为接收机的附件设置,如果已经使用3和7脚并接电容获得回馈音,下面的信息号去抖动时长设置为0,下面的去抖选项也不要勾上。

4,GM3188写频方法

写频软件的打开方式,和上面操作步骤一样,先打开高级视图,占击左边菜单的【常规】选择下的信道。

上图是发射机频率设置,没有开启发射亚音,如果有需要可以开启

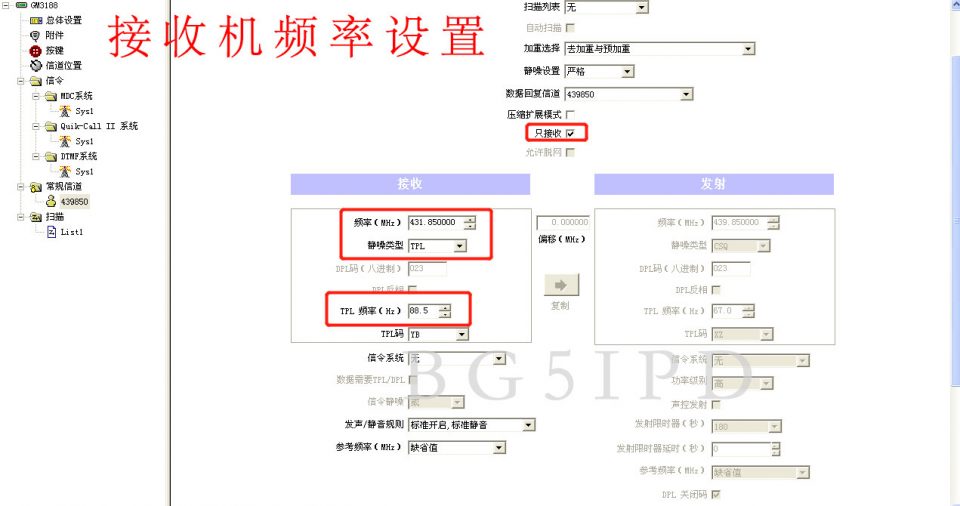

上图上接收机频率设置,接收机建议勾选一下【只接收】,为了防止中继被其它同频信号打开,需要设置一个模拟亚音,选择TPL,频率自己输入一个就好。

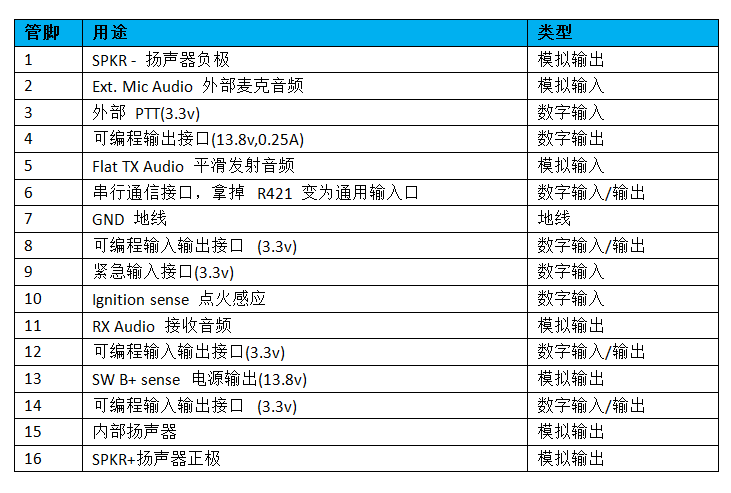

GM3188尾插功能定义
